3.1 Vues modèles
Figure 11 : Menu haut

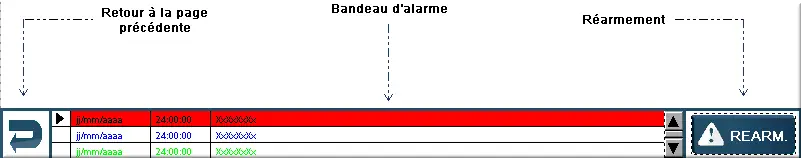

Le bandeau du bas suivant peut afficher une alarme. Il présente le bouton REARM :
Figure 12 : Menu bas
3.2 Utilisateurs
Figure 13 : Saisie mot de passe
| Niveau d’utilisateur | Mot de passe |
|---|---|
| 1 | 1111 |
| 2 | 2222 |
| 3 | Non renseigné |
3.3 Fonctions IHM

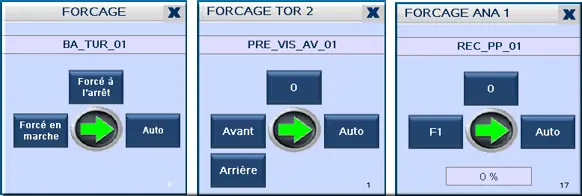

Figure 14 : Forçage actionneur
Figure 15 : Visualisation de mesure

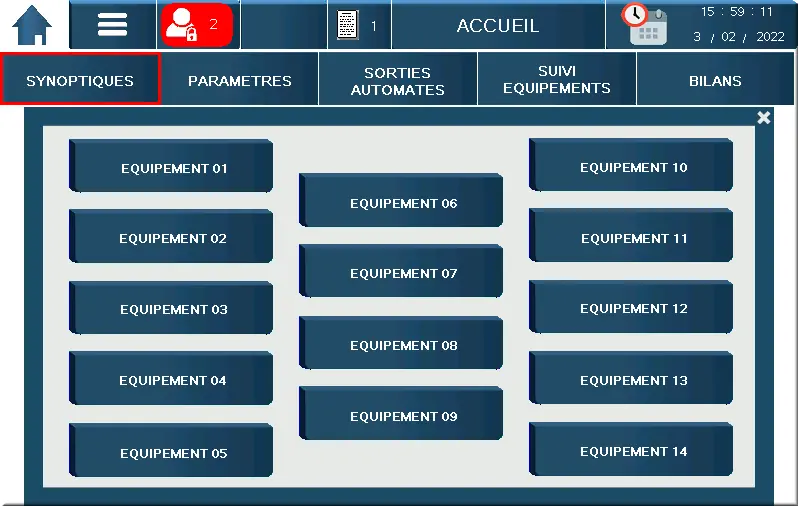

Une liste des différents équipements est disponible depuis le bandeau supérieur :
Figure 16 : Top bandeau > Synoptique
Sur chaque synoptique, on retrouve les liens entre les différents équipements avec la possibilité d’accéder à la page de l’équipement souhaité par un clic sur le lien :

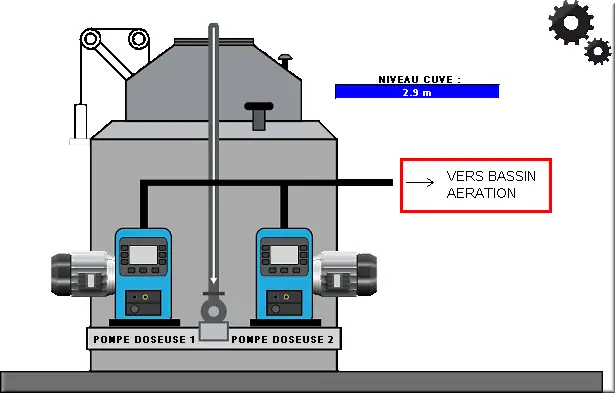

Figure 17 : Niveau cuve

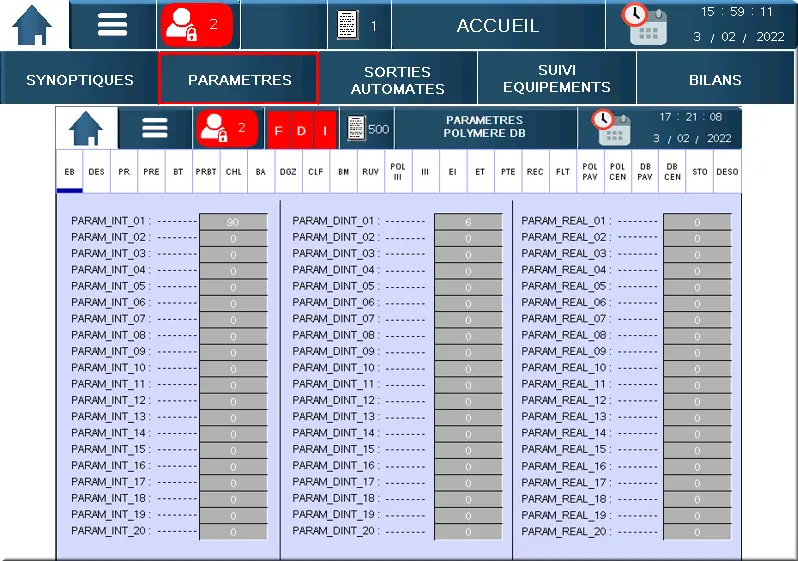

Figure 18 : Top bandeau > Prm

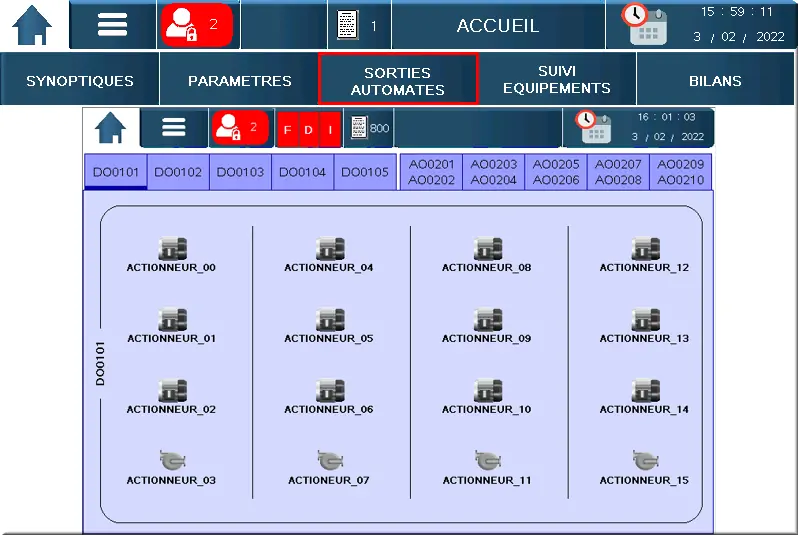

Lors du pilotage des sorties automates, l'opérateur peut forcer l’ensemble des sorties automates TOR et ANA :
Figure 19 : Top bandeau > Sortie API

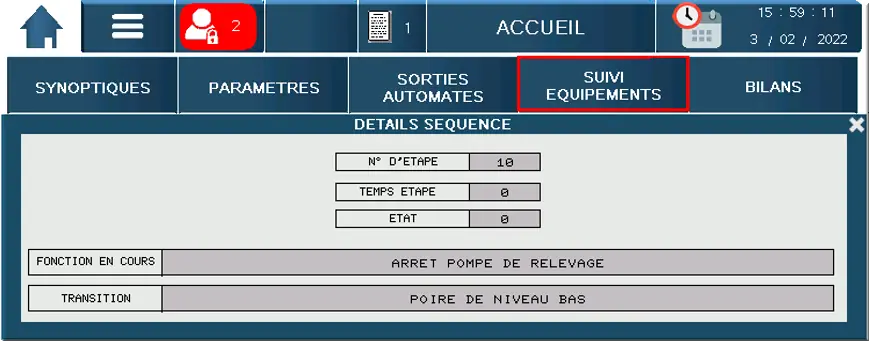

Le suivi des équipements détaille le n° d’étape en cours, le temps passé dans l’étape, l’état, la fonction en cours et la transition attendue pour le passage à l’étape suivante pour chaque séquence d’équipement :
Figure 20 : Top bandeau > Suivi EQUIP

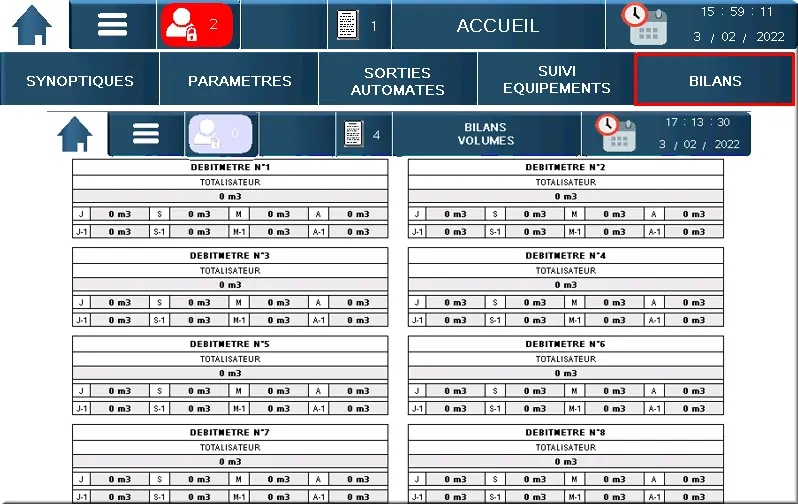

Figure 21 : Top bandeau > Bilan
